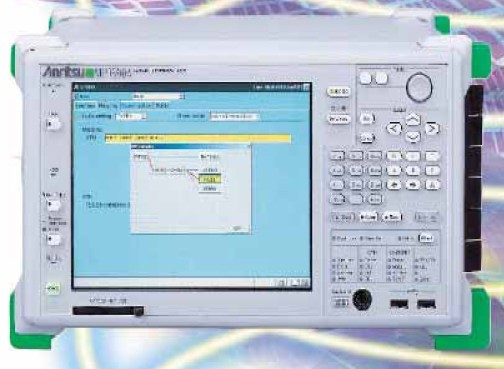

MP1590B是一台不仅可以支持包括对PDH,DSn,SDH/SONET,和OTN设备,以及抖动测试等传统的测试功能的仪表,它同时可以使用安立公司的IP测试仪MD1230A的以太网测试模块,实现对IP网络的测试. MP1590B新的EoS模块支持对EoS,虚级联,LCAS的测试功能,它可以实现对下一代SDH/SONET设备的测试.先前的MP1590A的传统模块无需任何变化就可以在MP1590B上使用.
MP1590B依据实际需要,通过可变的多种插入模块单元的组合,实现不同的测试应用,例如SDH/SONET, OTN, EoS, 抖动和以太网测试。
一台主机可支持 1.5 Mbps～10.7 Gbps 所有测试接口
同时支持多端口的 10/100/1000 M，Gigabit 和 10 Gigabit 以太网和IP的完全分析以及 SDH/SONET，OTN 分析
支持包括OTU-1 (2.66 Gbps) 和OTU-2 (10.71 Gbps) 速率的ITU-T G.709 OTN测试
支持符合泊松分布的误码插入功能，可正确评价设备的FEC误码纠错功能
支持联系级联和任意级联映射
支持 SDH 和 SONET 成帧测试和“非成帧”测试
支持 SDH/SONET 开销设置和监测
支持符合 ITU-T G.821/G.826/G.828/G.829,M.2100/M.2101/M.2110/M.2120 和 GR-820 的误码分析测试
支持符合相关 ITU-T 标准的 SONET (OC-1～OC-192)，SDH (STM-0～STM-64) 和 OTN (OTU1 和 OTU2)的抖动产生与测量
支持SONET (OC-1～OC-192)，SDH (STM-0～STM-64)，OTN (OTU1 和 OTU2) 所有光信号质量测试
支持 DS1/DS3，E1/2/3/4，STS-1/3/192，STM-0/1/64 和 OTU2 所有电信号质量测试
所有 SDH/SONET，PDH/DSn 和 OTN 速率支持通过模式
提供1/16时钟同步或帧同步输出信号，可用于触发外部的采样示波器
EoS测试
MU150101A EOS模块支持F-GFP, LEX, LAPS(X.86), PPP, CiscoH DLC和MAPOS的映射方式.它提供超过120种实时计数功能和256M帧捕捉分析功能,用于分析EoS帧的详细内容.
该模块和以太网模块可以同时工作,因此对EoS层面和以太网层面的测试可以同时进行,实现对EoS映射功能的评估.
LCAS测试
EoS模块也支持LCAS的测试.LCAS监测功能可以同时监测一个VCAT组里的所有成员和所有的MSTs(成员状态).LCAS捕捉功能可以捕捉64个LCAS序列用于分析.LCAS产生功能可以产生64个LCAS序列,用于使用几个序列图案对LCAS功能进行测试.
以太网测试
安立公司的IP测试仪MD1230A上的10M/100M, Gigabit,10Gb 以太网模块可以不需任何改变地直接在MP1590B上使用,通过使用这样的模块,MP1590B可以被看成是一个全功能的IP测试仪.
同时,MP1590B模块和以太网模块可以同时工作.一些涉及SDH/SONET, OTN, 以太网,IP, 和TCP/UDP多层面的复杂测试可以轻松实现.
ITU-T G.709 OTN测试
MP1590B支持对符合ITU-T G.709标准的OTU-1(2.66Gbit/s)和OUT-2(10.71Gbit/s)的开销设置和监测.对于OTN设备的功能测试可以使用仪表的误码/告警产生和分析功能.特别是MP1590B的泊松误码产生功能用于评估OTN设备的FEC功能.MP1590B的内置的光输出功率调整功能可以测试OTN设备基于输入功率指标的纠错率.
MP1590B是一台不仅可以支持包括对PDH,DSn,SDH/SONET,和OTN设备,以及抖动测试等传统的测试功能的仪表,它同时可以使用安立公司的IP测试仪MD1230A的以太网测试模块,实现对IP网络的测试. MP1590B新的EoS模块支持对EoS,虚级联,LCAS的测试功能,它可以实现对下一代SDH/SONET设备的测试.先前的MP1590A的传统模块无需任何变化就可以在MP1590B上使用.
MP1590B依据实际需要,通过可变的多种插入模块单元的组合,实现不同的测试应用,例如SDH/SONET, OTN, EoS, 抖动和以太网测试。
一台主机可支持 1.5 Mbps～10.7 Gbps 所有测试接口
同时支持多端口的 10/100/1000 M，Gigabit 和 10 Gigabit 以太网和IP的完全分析以及 SDH/SONET，OTN 分析
支持包括OTU-1 (2.66 Gbps) 和OTU-2 (10.71 Gbps) 速率的ITU-T G.709 OTN测试
支持符合泊松分布的误码插入功能，可正确评价设备的FEC误码纠错功能
支持联系级联和任意级联映射
支持 SDH 和 SONET 成帧测试和“非成帧”测试
支持 SDH/SONET 开销设置和监测
支持符合 ITU-T G.821/G.826/G.828/G.829,M.2100/M.2101/M.2110/M.2120 和 GR-820 的误码分析测试
支持符合相关 ITU-T 标准的 SONET (OC-1～OC-192)，SDH (STM-0～STM-64) 和 OTN (OTU1 和 OTU2)的抖动产生与测量
支持SONET (OC-1～OC-192)，SDH (STM-0～STM-64)，OTN (OTU1 和 OTU2) 所有光信号质量测试
支持 DS1/DS3，E1/2/3/4，STS-1/3/192，STM-0/1/64 和 OTU2 所有电信号质量测试
所有 SDH/SONET，PDH/DSn 和 OTN 速率支持通过模式
提供1/16时钟同步或帧同步输出信号，可用于触发外部的采样示波器
EoS测试
MU150101A EOS模块支持F-GFP, LEX, LAPS(X.86), PPP, CiscoH DLC和MAPOS的映射方式.它提供超过120种实时计数功能和256M帧捕捉分析功能,用于分析EoS帧的详细内容.
该模块和以太网模块可以同时工作,因此对EoS层面和以太网层面的测试可以同时进行,实现对EoS映射功能的评估.
LCAS测试
EoS模块也支持LCAS的测试.LCAS监测功能可以同时监测一个VCAT组里的所有成员和所有的MSTs(成员状态).LCAS捕捉功能可以捕捉64个LCAS序列用于分析.LCAS产生功能可以产生64个LCAS序列,用于使用几个序列图案对LCAS功能进行测试.
以太网测试
安立公司的IP测试仪MD1230A上的10M/100M, Gigabit,10Gb 以太网模块可以不需任何改变地直接在MP1590B上使用,通过使用这样的模块,MP1590B可以被看成是一个全功能的IP测试仪.
同时,MP1590B模块和以太网模块可以同时工作.一些涉及SDH/SONET, OTN, 以太网,IP, 和TCP/UDP多层面的复杂测试可以轻松实现.
ITU-T G.709 OTN测试
MP1590B支持对符合ITU-T G.709标准的OTU-1(2.66Gbit/s)和OUT-2(10.71Gbit/s)的开销设置和监测.对于OTN设备的功能测试可以使用仪表的误码/告警产生和分析功能.特别是MP1590B的泊松误码产生功能用于评估OTN设备的FEC功能.MP1590B的内置的光输出功率调整功能可以测试OTN设备基于输入功率指标的纠错率.
